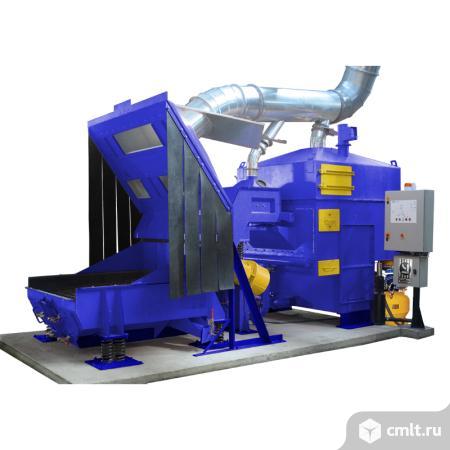

Установка регенерации и охлаждения песка УР6

Предназначена для регенерации отработанной формовочной и стержневой холоднотвердеющей (самотвердеющей) смеси с целью дальнейшего использования в литейном производстве. Машина может применяться в литейных цехах индивидуального, мелкосерийного и серийного производства.
Установка регенерации и охлаждения песка УР 6 предназначена для регенерации отработанной формовочной и стержневой холоднотвердеющей (самотвердеющей) смеси с целью дальнейшего использования в литейном производстве. Машина может применяться в литейных цехах индивидуального, мелкосерийного и серийного производства.
Составные части машины
•    Машина оттирочная модель УР 6.1 предназначена для измельчения отработанной формовочной и стержневой холоднотвердеющей (самотвердеющей) смеси и ее подачи в установку охлаждения – пылеудаления УР 6.2
•    Установка охлаждения-пылеудаления мод.УР6.2 предназначена для охлаждения измельченной на оттирочной машине до необходимых размеров частиц отработанной формовочной и стержневой холоднотвердеющей (самотвердеющей) смеси, а также удаление пыли в целях дальнейшего использования смеси в производстве отливок.
 Брошюра
Техническая характеристика:
Производительность, т/ч    до 6
Грузоподъемность, т    до 1
Размер выбивной решетки, мм    1560х1470
Загрузочная высота, мм    670
Габаритные размеры УР6.1
Длина, мм    3250
Ширина, мм    1600
Высота, мм    2880
Габаритные размеры УР6.2
Длина, мм    2340
Ширина, мм    1700
Высота, мм    2650
Масса установки, кг    6590
Принцип действия установки
Форма поступает на верхнюю выбивную решетку оттирочной машины УР6.1, где за счет вибрации, создаваемой двумя электромеханическими вибраторами, происходит отделение земли от отливки и ее предварительное дробление. Размер ячеек верхней решетки 150х150 мм.
Далее смесь, проходя через средние решетки с поперечными пазами шириной 19 мм и нижнюю решетку с продольными пазами шириной 1,5 мм, измельчается до необходимых размеров и поступает по вибротранспортеру в приемное окно машины охлаждения-пылеудаления УР6.2. Корпус машины разделен перегородками на ряд секций. За счет подаваемого в барботажные трубки сжатого воздуха создается псевдо-жидкий («кипящий») слой песка, который перетекает из первой входной секции в секцию охлаждения и далее в секцию выхода песка. При движении песка за счет трения частиц друг о друга происходит окончательная оттирка смеси.
Из секции выхода песка смесь поступает самотеком в пневмокамерный насос установки УР6.3 и далее по трубопроводу в приемный бункер.
Уровень песка в выходной секции установки охлаждения, а также в пневмокамерном насосе и бункере контролируется датчиками. На всех этапах прохождения смеси предусмотрено подключение системы пылеудаления
Режим работы установки автоматический.
