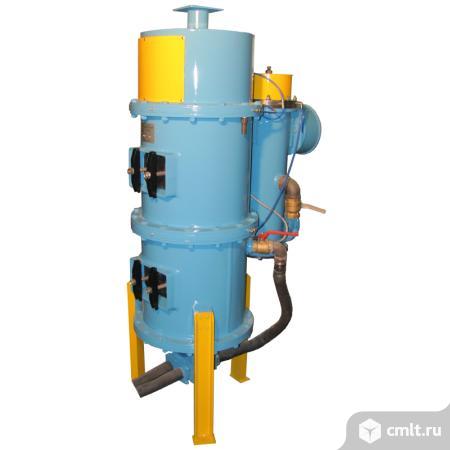

Модель 44124

Аппарат очистной дробеструйный. Аппарат предназначен для очистки дробью отливок, поковок проката, швов сварных соединений, деталей после термической обработки, стекла, камня и других материалов.
Выпускаемый нашим заводом ассортиментный ряд литейного оборудования включает в себя очистной дробеструйный аппарат модели 44124. Аппарат предназначен для очистки дробью отливок, поковок, проката, швов сварных соединений, деталей после термической обработки, стекла, камня и других материалов.
Область применения
Оборудование используется в литейной промышленности как составная часть очистных установок.
Конструкция изделия
Аппарат крепится на фундаменте посредством трех опор, привернутых к нижней камере. Таким образом, нижняя камера с опорами является основанием аппарата, на которое монтируются: снизу — смесительная камера, сверху — последовательно-перепускной клапан, загрузочное устройство. Блок клапанный посредством фланцевых соединений монтируется к верхней камере.
Электрошкаф подвешивается на стене или специальной стойке в удобном для обслуживании аппарата месте. Аппарат в верхней части имеет фланец для соединения к бункеру-накопителю дроби.
Аппарат выполняет следующие операции: отбор дроби из бункера-накопителя, автоматическую транспортировку дроби в нижнюю камеру, образование смеси дроби и сжатого воздуха, подача смеси в сопловую насадку для выбрасывания из последней на обрабатываемую поверхность.
Отбор дроби из бункера-накопителя производится посредством загрузочного устройства, представляющего собой секторный затвор. Открытие затвора осуществляется пневмоцилиндром одностороннего действия, закрытие пружиной растяжения и противовесом.
Аппарат осуществляет автоматическую транспортировку дроби в смесительную камеру по мере ее расходования.
В смесительной камере образуется смесь дроби и сжатого воздуха и по рукаву сопловой насадки подается к соплу, в котором получает ускорение и дробь, выбрасывается на обрабатываемую поверхность.
Режим работы — автоматический. Управление аппаратом дистанционное, от электрошкафа.
 Брошюра
Техническая характеристика:
Производительность, кг. дроби/мин    125 на одно сопло
Число сопел    2
Расход воздуха приведённый к нормальным условиям, м3/ч    200
Режим работы    автоматический
Способ управления    дистанционный
Габаритные размеры, мм
длина    1020
ширина    660
высота    1870
Масса, кг    535
Комплект поставки
Аппарат поставляется с комплектом запасных частей и руководством по эксплуатации
