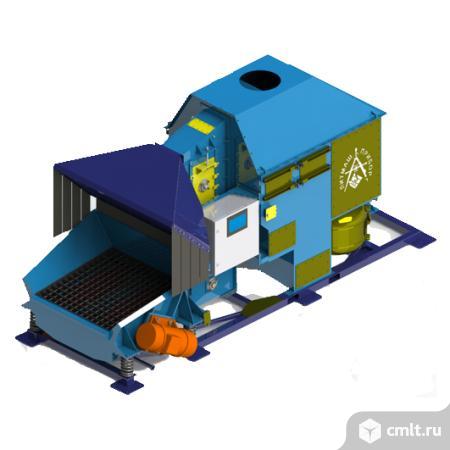

Установка регенерации и охлаждения песка УРМ 3

Предназначена для регенерации отработанной формовочной и стержневой холоднотвердеющей (самотвердеющей) смеси с целью дальнейшего использования в литейном производстве. Машина может применяться в литейных цехах индивидуального, мелкосерийного и серийного производства. Установка регенерации мод. УРМ 3 предназначена для механической регенерации отработанной формовочной и стержневой холодно-твердеющей (самотвердеющей) смеси с целью дальнейшего её использования в литейном производстве. Составные части машины
•    Машина оттирочная модель УРМ 3.1 предназначена для измельчения отработанной формовочной и стержневой холоднотвердеющей (самотвердеющей) смеси и ее подачи в установку охлаждения – пылеудаления (классификатор)
•    Установка охлаждения-пылеудаления предназначена для охлаждения измельченной на оттирочной машине до необходимых размеров частиц отработанной формовочной и стержневой холоднотвердеющей (самотвердеющей) смеси, а также удаление пыли в целях дальнейшего использования смеси в производстве отливок.
 Брошюра
Техническая характеристика:
Производительность, т/ч    до 3
Грузоподъемность, т    до 0,5
Размер выбивной решетки, мм    1000х1045
Загрузочная высота, мм    670
Габаритные размеры УРМ3
Длина, мм    4350
Ширина, мм    1880
Высота, мм    2170
Принцип действия установки Установка регенерации представляет собой комплекс, состоящий из установки оттирочной, нории, установки охлаждения-пылеудаления (классификатора), вентилятора и пневмокамерного насоса. Комья песка после удаления отливки поступают на верхнюю решётку оттирочной машины, где за счет вибрации, создаваемой двумя электромеханическими вибраторами ИВ-23-16, происходит дробление и измельчение песка до необходимых размеров зерна. Далее песок посредством нории поступает в классификатор, где происходит охлаждение песка и удаление пыли за счет встроенного вентилятора. На выходе из классификатора установлен пневмонасос, который подаёт регенерированный песок в бункер-накопитель. Режим работы установки регенерации—автоматический.
