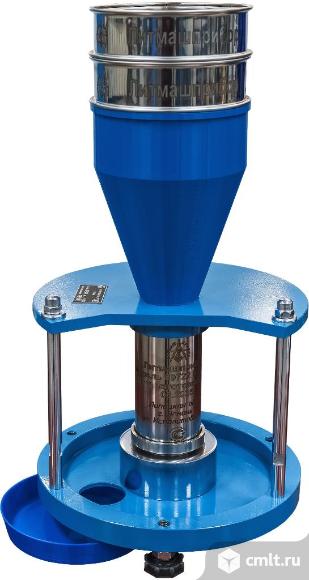

09730 Воронка

Воронка модель 09730 используется для заполнения формовочной смесью изделия гильза модель 09722 или 09721 при определении уплотняемости и насыпной плотности, а так же при определении газопроницаемости и прочности формовочных и стержневых смесей. Данное изделие применяется в лабораториях формовочных материалов литейных цехов, в центральных заводских лабораториях и лабораториях научно-исследовательских организаций.
Принцип действия установки
Основные составные части воронки: основание, к которому при помощи стоек крепится стол, на столе имеется отверстие, в которое вставляется воронка, на нее ставиться сито с сеткой №8 или №2,5. При использовании гильзы модель 09721 высотой 120 мм, на основание устанавливается подставка высотой 20 мм, а при использовании гильзы модель 09722 высотой 100 мм – подставка высотой 40 мм. Воронка по устойчивости к климатическим воздействиям, соответствует исполнению УХЛ, Т категории размещения 4.2 и 4.1 по ГОСТ 15150-69 соответственно.
 Брошюра
Комплектность:
Воронка модель 09730, шт.    1
Изделия, входящие в комплект и стоимость воронки:
Сменные части (шт.) :    сито 1 подставка 1
Поставляется по особому заказу за отдельную плату:
Гильза модель 09721, шт.    1
Гильза модель 09722, шт.    1
Технические характеристики:
Внутренний диаметр сита, мм    155
Номер сетки согласно ГОСТ 3826-82    №8, №2,5
Габаритные размеры воронки, мм
Диаметр    240
Высота    402
Масса, кг, не более    5
