09721/09722 Гильза

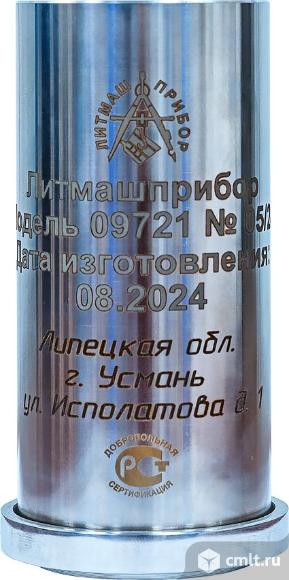

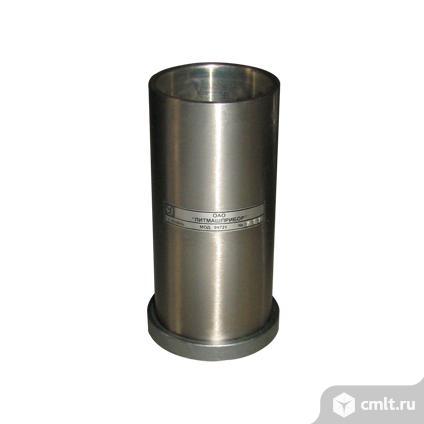

Гильза модели 09721 предназначена для изготовления цилиндрических образцов из влажных песков формовочных и стержневых смесей для определения газопроницаемости по ГОСТ 23409.6-78 и прочности при сжатии по ГОСТ 23409.7-78. Принцип работы гильзы заключается в получении образца смеси засыпаемой в гильзу и уплотнённой на копре.
Составные части
Гильза включает собственно гильзу и поддон. Поддон предназначен для использования в качестве дна гильзы при заполнении ее смесью. Гильза используется в цеховых и заводских лабораториях формовочных материалов и смесей и в лабораториях научно-исследовательских организаций.
 Брошюра
Технические характеристики:
Внутренний диаметр, мм    50±0,025
Поверхностная твердость, HRC    ?49
Шероховатость внутренней поверхности, мкм    Ra?0,4
Установленная безотказная наработка, циклов    5х104
Габаритные размеры гильзы:
Диаметр, мм    57,9
Высота гильзы, мм    120-0,35
Масса гильзы без поддона, кг, не более    0,6
Контролируемый параметр, по которому определяется непригодность гильзы в работе:
Выход внутреннего диаметра гильзы за пределы допустимого значения    50,025 мм.

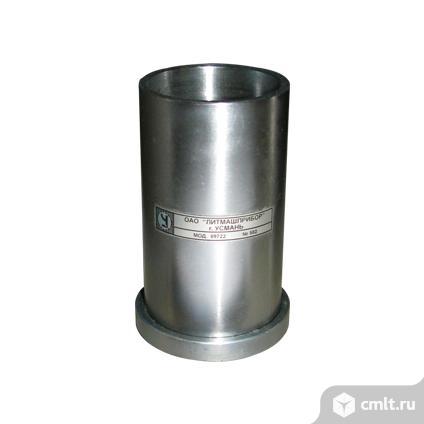

Гильза модели 09722 предназначена для определения уплотняемости и насыпной плотности по ГОСТ 23409.13-78. Принцип работы гильзы заключается в получении образца смеси засыпаемой в гильзу и уплотнённой на копре.
Составные части

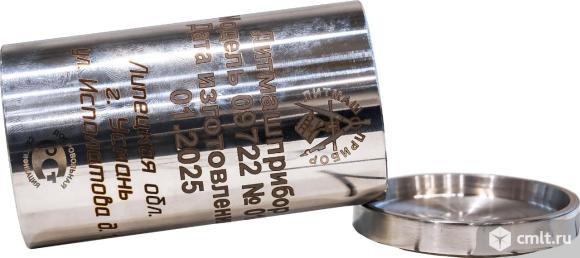

Гильза включает собственно гильзу и поддон. Поддон предназначен для использования в качестве дна гильзы при заполнении ее смесью. Гильза используется в цеховых и заводских лабораториях формовочных материалов и смесей и в лабораториях научно-исследовательских организаций.
 Брошюра
Технические характеристики:
Внутренний диаметр, мм    50±0,025
Поверхностная твердость, HRC    ?49
Шероховатость внутренней поверхности, мкм    Ra?0,4
Установленная безотказная наработка, циклов    5х104
Габаритные размеры гильзы:
Диаметр, мм    57,9
Высота гильзы, мм    100-0,35
Масса гильзы без поддона, кг, не более    0,5
Контролируемый параметр, по которому определяется непригодность гильзы в работе:
Выход внутреннего диаметра гильзы за пределы допустимого значения    50,025 мм.
