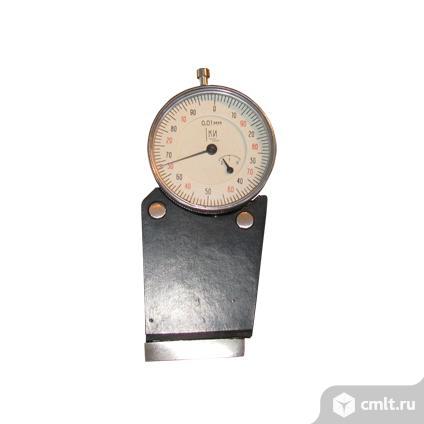

04412А Твердомер

Твердомер для сырых форм, стержней модель 04412А предназначен для измерения поверхностей твердости сырых форм и стержней, а так же для определения текучести формовочных смесей по ГОСТ 23409.17-78 на формовочных и стержневых участках, а так же в экспресс лабораториях, цеховых и заводских лабораториях.
Составные части прибора и принцип действия
Данный прибор состоит из корпуса, который предназначен для сборки всех деталей. Индентор, а затем опорная поверхность втулки приводится в соприкосновение с исследуемой поверхностью формы или стержня. При этом индентор перемещается относительно корпуса на величину, определяемую твердостью поверхности. С помощью рычага перемещение индентора передается штоку индикатора, в результате этого стрелка поворачивается. После снятия твердомера с исследуемой поверхности, пружина возвращает индентор в начальное положение, при этом твердомер фиксирует полученное значение твердости. Перемещение индентора на 5 мм, соответствует повороту стрелки на 360?. Сверху корпус твердомера закрыт крышкой. Сброс показаний производиться нажатием на кнопку сброса показаний на индикаторе. Перед началом измерения при необходимости совмещения стрелки с нулевой отметкой шкалы, повернуть верхнее кольцо индикатора.
Технические характеристики:
Диаметр показаний, единиц твердости    0-100
Диапазон измерений, единиц твердости    30-100
Форма индентора    сфера
Вылет индентора над опорной поверхностью, мм    5±0.1
Приведенная погрешность в диапазоне измерений,%
а) по усилию воздействия на индентор    ±5
б) по перемещению индентора    ±3
Габаритные размеры
Длина, мм    45±3
Ширина, мм    28±3
Высота, мм    102±3
Масса установки, кг    0,2±0,05
