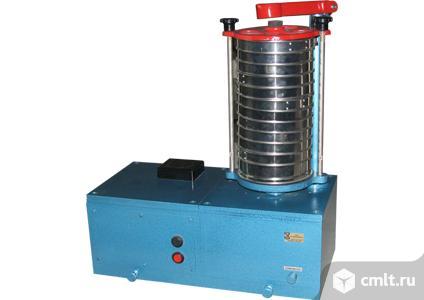

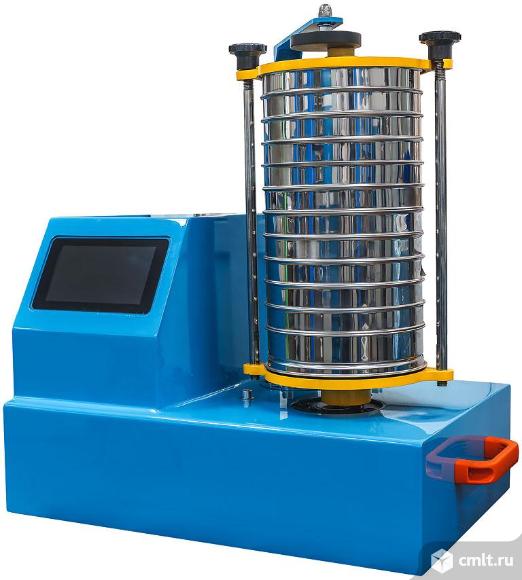

029 Установка лабораторная

Установка лабораторная модель 029, климатического исполнения УХЛ, категории размещения по ГОСТ 15150-69, предназначена для разделения песчаной основы формовочных песков на фракции по крупности зерен и используется для работы в земельных лабораториях литейных цехов и центральных заводских лабораториях.
Составные части установки
•    Станина служит для монтажа всех узлов установки.
•    Крышка является несущей частью всех передаточных механизмов.
•    Стол предназначен для установки комплекта сит, которые служат для определения зернового состава песка.
Принцип действия установки
Вращательное движение от электродвигателя преобразуется с помощью кулисы в возвратно-поступательное и передается столику с ситами при помощи эксцентрикового вала. Включение установки осуществляется с помощью кнопки «Пуск». Реле времени автоматически отключает установку через пятнадцать минут. Встряхивание сит происходит с помощью толкателя, движение которому передается кулачком, который вращается за счет конической пары.
Часть навески (песчаную основу) оставшуюся после отмучивания глинистой составляющей, высушивают и помещают на верхнюю сетку комплекта сит. Под нижнее сито устанавливают тазик, верхнее сито закрывают крышкой. Собранный комплект сит устанавливают на стол и закрепляют. Режим работы полуавтоматический. После просеивания вся испытываемая проба распределяется на двенадцать частей (11 сит и тазик). Каждая из частей отдельно взвешивается с точностью до 0.01 грамма и умножается на два. Полученные значения выражают в процентах весовые остатки на каждом сите по отношению ко всей первоначальной навеске 50 грамм.
Установка поставляется в частично разобранном виде с руководством по эксплуатации. По заказу поставляется установка с меньшим числом сит в комплекте (номера сит оговариваются в договоре). В этом случае установка должна за дополнительную плату комплектоваться приспособлением для установки сит по высоте.
 Брошюра
Техническая характеристика:
Число колебаний сит, об/мин    300±15
Число ударов ударника, ударов/мин    180±10
Количество сит в комплекте, шт    11
Режим работы    Полуавтоматический
Время рассева, мин    15
Род тока питающей сети    Переменный трехфазный
Частота периодов, Гц    50
Напряжение, В    380
Мощность электродвигателя, кВт    0.37
Количество электродвигателей, шт.    1
Длина установки, мм    690
Ширина установки, мм    360
Высота установки, мм    700
Масса установки, кг    80
